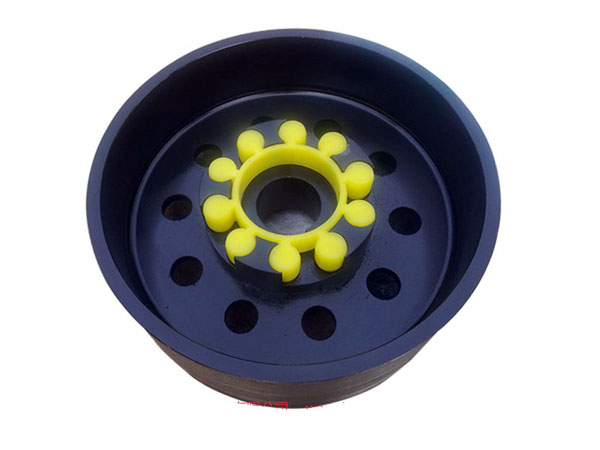

MLL-I (LMZ-I))型分體式制動輪梅花形聯軸器
產品說明
MLL-I(LMZ-I)梅花聯軸器特點及應用場合：具有補償兩軸相對偏移、減振、緩沖性能、徑向尺寸小，結構簡單、不用潤滑、承載能力較高，維護方使、更換彈性元件需軸向移動(MLS型除外)，適用于聯接同軸線，起動頻繁，正反轉變化，中速、中等轉矩傳動軸系和要求工作可靠性高的工作部位。不適用于重載、低速及軸向尺寸受艱制，更換彈性元件后兩軸對中困難的部位。
ML型--基本型；
MLL-II型--分體式制動輪型；
MLL-I型--整體式制動輪型；
MLZ型--單法蘭盤；
MLS型--雙法蘭盤；
MLL-I(LMZ-I)型分體式制動輪梅花形彈性聯軸器的參數及主要尺寸：(GB/T 5272-85) mm
型號 | 公稱轉矩 Tn N.m | 軸孔直徑 d1,d2,dz | 軸孔長度 | L0 | D0 | B | D | 彈性件 型號 | 質量 kg | |
Y | Z,J | |||||||||
L、L1 | ||||||||||
MLL4-I-160 | 140-400 | 25-42 | 62-112 | 44-84 | 151-251 | 160 | 70 | 105 | MT4 | 8.5 |
MLL4-I-200 | 200 | 80 | 9.5 | |||||||
MLL5-I-200 | 250-800 | 30-48 | 82-112 | 60-84 | 197-257 | 200 | 85 | 125 | MT5 | 13.8 |
MLL6-I-200 | 400-1120 | 35-55 | 82-112 | 60-84 | 203-263 | 200 | 85 | 145 | MT6 | 16.7 |
MLL6-I-250 | 250 | 105 | 21.7 | |||||||
MLL6-I-250 | 710-2240 | 45-65 | 112-142 | 84-107 | 265-325 | 250 | 105 | 170 | MT7 | 26.3 |
MLL7-I-250 | 315 | 135 | 34.7 | |||||||
MLL8-I-315 | 1120-3550 | 50-75 | 112-142 | 84-107 | 272-332 | 315 | 135 | 200 | MT8 | 47.3 |
MLL8-I-400 | 400 | 170 | 61.3 | |||||||
MLL9-I-400 | 1800-5600 | 60-95 | 142-172 | 107-132 | 334-394 | 400 | 170 | 230 | MT9 | 84.0 |
MLL9-I-500 | 500 | 210 | 108 | |||||||
MLL10-I-500 | 2800-9000 | 70-110 | 142-212 | 107-167 | 334-484 | 500 | 210 | 260 | MT10 | 132 |
MLL11-I-630 | 4000-12500 | 80-120 | 172-212 | 132-167 | 411-491 | 630 | 265 | 300 | MT11 | 197 |
MLL12-I-710 | 7100-20000 | 90-130 | 172-252 | 132-202 | 417-577 | 710 | 300 | 360 | MT12 | 212 |
MLL13-I-800 | 8000-25000 | 100-140 | 212-252 | 167-202 | 497-577 | 800 | 340 | 400 | MT13 | 294 |
